Chaîne de production en aluminium de revêtement de poudre avec le système de traitement préparatoire de réservoir d'immersion

Détails sur le produit:

Lieu d'origine:	CHINE
Certification:	CE

Conditions de paiement et expédition:

Quantité de commande min:	1pcs
Détails d'emballage:	Affaire bois
Délai de livraison:	4-6 semaines
Conditions de paiement:	T/T.
Capacité d'approvisionnement:	1pcs/month

Contact

Description de produit détaillée

Surligner:

cabine de jet automatisée

Cabines de pulvérisation industrielle

Chaîne de production en aluminium de revêtement de poudre avec le système de traitement préparatoire de réservoir d'immersion

Détail rapide :

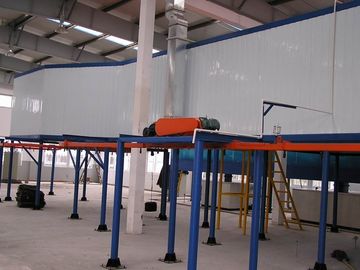

1. L'image montre à humidité l'étuve, son traitement préparatoire est de type immersion, système de convoyeur dans cette ligne est rythme commandé.

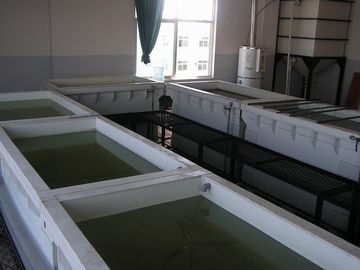

2. Ce traitement préparatoire de la chaîne de production de revêtement est de type immersion, le système de convoyeur est rythme commandé. la chaîne de convoyeur, la porte pneumatique et l'action de la poudre-immersion sont commandées par le PLC

Chaîne de production en aluminium de revêtement de poudre avec le système de traitement préparatoire de réservoir d'immersion 0

Paramètre de conception

Non.

article

Base de conception

objet

aluminium

Épaisseur maximum de matériel

≤1.2mm

Méthode de traitement préparatoire

Traitement préparatoire d'immersion

méthode de pulvérisation de poudre

Automatique + manuel

La taille maximum de l'objet accrochée sur la chaîne de montage

L×W×H=6800×200×1900 (millimètre)

Poids maximum du morceau de travail

≤70Kg/hanger (faisceau d'équilibre y compris)

Méthode accrochante

Accrocher de doubles points

Chaîne de convoyeur de suspension sur la chaîne de montage

QXG-200 modèle, poids accrochant 35kg maximum

Lancement de film de ciseaux sur la chaîne de montage

7200mm/2pieces

calcul de processus de vitesse sur la chaîne de montage

Vitesse de traitement : 0.8m/min

Chaîne de production gamme de vitesse

0~1.5m/min ajusté

Température de traitement de poudre

180~200℃ (chauffage direct de gaz liquide)

Temps de revêtement de poudre

16min-20min (excepté à la section de rideau aérien)

Source de chaleur de traiter le tunnel

chauffage direct de gaz liquide

Four de déshydratation :

≤110℃ (chauffage direct de gaz liquide)

étuve d'humidité

Taille d'aspect : (L) 7600mm× (W) 2200mm× (H) 1850mm

Matériel : le conseil externe, δ=1.0mm a laminé à froid le conseil en acier ondulé

Conseil intérieur, panneau galvanisé par =1.0mm de δ

Isolation thicknessδ=100㎜,

Matériel d'isolation : Rockwool ;

La température de séchage : ≤110℃ (aluminium)

Le chauffage le plus élevé : 110℃≤60min,

Modèle de machine de gaz de combustion : RIELLO FS20

Quantité de la chaleur de production : 200000 kcal/h,

Efficacité de l'échangeur de chaleur d'air 90%,

Paramètres de processus et liste matérielle de traiter le tunnel

Non.

nom

données

Taille externe de tunnel de séchage :

21000mm× 940(1240) mm×3720mm

Taille interne de section de tunnel de séchage :

(W) 700mm× (H) 3050mm (référez-vous à la disposition)

Le modèle du tunnel de séchage :

direct

Épaisseur du conseil isolé :

Conseil latéral : 150mm, toit/panneau inférieur : 150mm

Plat intérieur et externe d'une couche d'isolation :

Conseil interne : conseil galvanisé par δ0.8, conseil externe : conseil enduit de la couleur δ0.8

Envoi du tube de vent :

panneau galvanisé par 1.0mm de δ

Dispositif naturel d'échappement :

2 morceaux

Taille de piédestal :

430mm

Envoi de la méthode de vent :

côté pour envoyer le côté jusqu'à de retour

Longueur de séchage efficace :

Environ 18m (excepté à la longueur de la section de rideau aérien)

Temps de cuisson :

Au sujet de 16min-20min

Temps de chauffage (four vide) :

Au sujet de 40min

Température de chauffage :

Temperature~200℃ normal réglable

Durées de cycle :

Environ 4 morceaux/minute

échangeur de chaleur kcal de l'acier inoxydable 200000

1set

boîte d'échange thermique du KCl 200000 :

1 réglé (plat externe : plat froid de δ1.o millimètre, plat intérieur : conseil galvanisé par millimètre de δ1.o)

Fan d'ébauche induite de courant ascendant :

1set (4.0KW) avec le volume de l'air 6#impeller environ : 10000m3 /h

moteur à gaz de combustion :

1 FS20 réglé (200000 kcal)

Machine de rideau aérien :

2sets

pièce d'isolement de pièce et de toilettes pour dames de jet de poudre

Non.	nom	données
1	Taille externe des toilettes pour dames :	6000mm×1400mm×3600mm (référez-vous à la disposition) (1set)
2	Matériel des toilettes pour dames :	panneau de sidetopbottom : panneau froid de δ1.5mm (pulvérisation extérieure)
3	Système à circuit fermé	1set
4	Pulvérisateur électrostatique automatique :	6sets
5	Pulvérisateur manuel	2sets
6	réutilisation de 8 noyaux du supérieur et abaissez le dispositif	2 (plat chaud et plat froid à faire) la taille du filtre : 660mm
7	Récupérez la fan	volume de l'air 2sets (7.5Kw) : 10000m3 /set
8	Lampe fluorescente anti-déflagrante ;	Chaque 1 morceau d'unilatéral
9	Pièce d'isolement :	7.5m×5.2m×4.0m, corps de chambre adopte le cadre d'alliage d'aluminium et la structure du panneau 50㎜sandwich

Système de convoyeur de suspension :

Non.	nom	Spécifications
1	Modèle à chaînes de suspension :	QXG-200
2	Lancement :	200mm
3	Unique du levage :	≤35Kg (écarteur y compris)
4	Toute la longueur de chaîne de suspension :	82m
