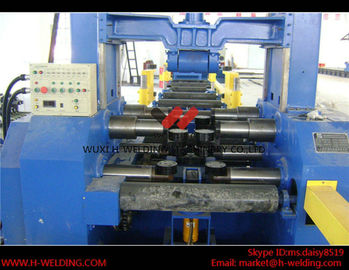

Chaîne de production de poutre en double T machines résistantes d'Assemblée pour la structure métallique

Chaîne de production de poutre en double T machines résistantes d'Assemblée pour la structure métallique

    • H Beam Production Line Heavy Duty Assembly Machines for Steel Structure
    • H Beam Production Line Heavy Duty Assembly Machines for Steel Structure
    • H Beam Production Line Heavy Duty Assembly Machines for Steel Structure
    • H Beam Production Line Heavy Duty Assembly Machines for Steel Structure
  • H Beam Production Line Heavy Duty Assembly Machines for Steel Structure

    Détails sur le produit:

    Lieu d'origine: La Chine
    Nom de marque: H-WELDING
    Certification: CE
    Numéro de modèle: Z25

    Conditions de paiement et expédition:

    Quantité de commande min: 1 jeu
    Prix: negotiation
    Détails d'emballage: Unité centrale nue dans le récipient, boîte de contrôle électrique dans des caisses de contreplaqué
    Délai de livraison: 15 jours ouvrables après ont reçu votre paiement
    Conditions de paiement: 30% T/T en tant que paiement par anticipation quand signe le contrat, 70% T/T comme paiement d'équil
    Capacité d'approvisionnement: 30sets par mois
    Contactez maintenant
    Description de produit détaillée
    Nom du produit: Chaîne de production de la poutre en double T Z25 machine d'Assemblée Application: Soudure de voie de poutre en double T
    Inverseur: Mitsubishi soudeur: Soudage par points
    Taille disponible de bride: 2500mm Contrôle de tringlerie: Disponible
    Convoyeur d'entrée: 2.6m*3 Convoyeur de production: 2.6m*3

    Chaîne de production de la poutre en double T Z25 machine d'Assemblée en structure métallique résistante



    Caractéristiques :



    Modèle

    Z15

    Z18

    Z20

    Taille de Web (millimètre)

    Taille

    200-1500

    200-1800

    200-2000

    Épaisseur

    6-32

    6-32

    6-32

    Longueur

    2000-15000

    2000-15000

    2000-15000

    Taille de bride (millimètre)

    Largeur (millimètre)

    200-800

    200-800

    200-800

    Épaisseur (millimètre)

    6-40

    6-40

    6-40

    Longueur (millimètre)

    4000-15000

    4000-15000

    4000-15000

    Vitesse d'Assemblée (m/min)

    0.6-6

    0.5-6

    0.5-6




    Chaîne de production de poutre en double T machines résistantes d'Assemblée pour la structure métallique



    1 — cylindre supérieur de presse ; faisceau 2-upper ; 3-column ; faisceau 4-lifting ;  rouleau supérieur de la presse 5 ; dispositif 6-arc-guiding ; dispositif de serrage 7-web ; dispositif de serrage 8-flange ; faisceau de 9 dessous ;  panneau de 10 murs ; rouleau de la transmission 11-main ; 12-coupler ; réducteur de 13 moteurs ;

    Note : L'image est seulement pour la référence. des Support-positions des éléments ont pu être ajustées

    selon l'état pratique.



    Description :



    • L'alignement automatique est précis ; n'ayez pas besoin de s'ajuster chaque fois (le rouleau d'excentricité est utilisé pour avancer l'ajustement petit à petit).

    • Pendant l'assemblée, le support de arrêt hydraulique sur les deux côtés peut assurer l'alignement du côté d'extrémité du Web et de la bride.



    Applications :



    • Le presse-faisceau supérieur est adopté avec de bons et gauches 4 groupes de voie de guidage, assurant la stabilité de pressing.

    • L'unité de arc-découverte soudante par points automatique est conduite avec le cylindre de faible puissance d'huile, sans besoin d'air comprimé.



    Avantage compétitif :



    • Le système de contrôle adopte le contrôleur de PLC de « MITSUBISHI » de Japonais, assemblée que la vitesse conduite avec le moteur principal est ajustée par l'intermédiaire de l'inverseur de C.A.

    • Le circuit hydraulique est le produit standard fabriqué par l'entreprise en participation de porcelaine et d'entreprise étrangère, et équipé du filtre fin, assurant de longs et fiables résultats des électrovannes.

    Chaîne de production de poutre en double T machines résistantes d'Assemblée pour la structure métallique

    Chaîne de production de poutre en double T machines résistantes d'Assemblée pour la structure métallique
